Piloter l’éclairage depuis plusieurs interrupteurs sans multiplier les fils, c’est précisément ce que permet le télérupteur Merlin Gerin Multi 9 TL. Mais, avant tout branchement, il faut couper l’alimentation au disjoncteur général. Comprendre son schéma de branchement, c’est la clé pour réussir une installation fiable et conforme à la norme NF C 15-100.
Schéma de branchement du télérupteur Merlin Gerin Multi 9 TL
Le câblage du Multi 9 TL s’articule autour de quatre bornes principales, chacune ayant un rôle précis dans le circuit. Si vous n’avez jamais manipulé ce type de composant, il peut être utile de consulter un guide sur le fonctionnement général d’un télérupteur avant de vous lancer.
Voici le détail de chaque connexion à réaliser :
- Borne A1 : phase de commande, reliée aux poussoirs
- Borne A2 : neutre de la bobine
- Borne 1 : alimentation en phase du circuit de puissance
- Borne 2 : sortie vers les luminaires
Matériel nécessaire et préparation avant l’installation
Un branchement propre commence par un matériel bien choisi. Une pince à dénuder de qualité évite d’entailler les conducteurs, ce qui fragiliserait la connexion dans le temps.
Les fils utilisés pour le circuit de commande sont généralement de section 1,5 mm², suffisante pour transiter les faibles courants des impulsions de poussoir. Pour le circuit de puissance, la section est déterminée par la charge totale des luminaires raccordés.
Avoir sous la main un multimètre permet de vérifier la tension mais aussi la continuité des fils avant le branchement. Un simple tournevis plat ou cruciforme adapté aux bornes à vis du Multi 9 TL complète la liste.
Prévoir également des repères de câble ou du ruban d’étiquetage, tracer chaque fil dès l’installation facilite considérablement toute intervention future, qu’il s’agisse d’un ajout de poussoir ou d’un diagnostic de panne.
Réalisation du branchement étape par étape
Une fois le tableau hors tension et les fils préparés, le montage peut débuter. Le télérupteur s’enclenche sur le rail DIN ; vérifiez qu’il est bien verrouillé avant de procéder aux connexions.
Commencez par le circuit de commande, reliez le neutre en A2, puis tirez un fil phase jusqu’à chaque poussoir, en les câblant tous en parallèle vers A1. Chaque fil doit être solidement serré à sa borne, un léger tirage de contrôle confirme que la connexion ne bougera pas.
Raccordez ensuite le circuit de puissance, la phase en borne 1, le retour vers les luminaires en borne 2. Rangez soigneusement les gaines dans le tableau, en éloignant autant que possible les fils de commande des conducteurs de puissance pour limiter les risques d’interférences.

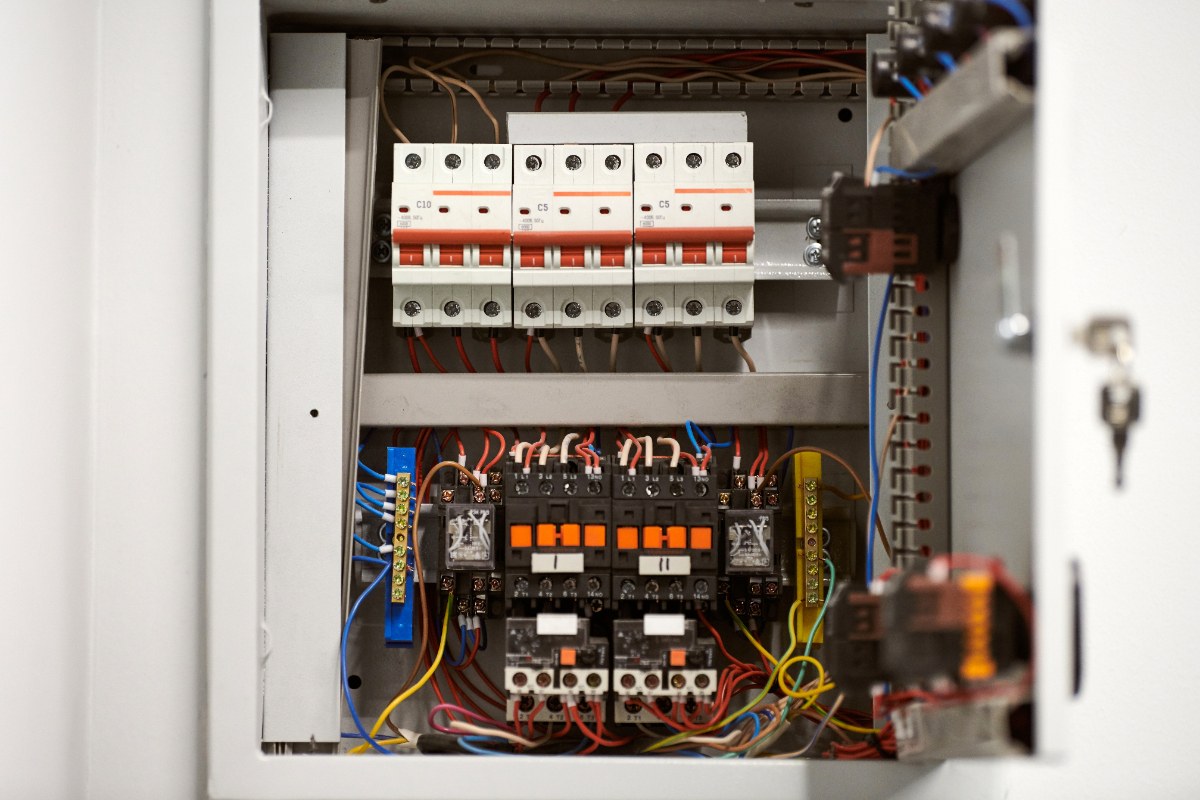

Un tableau bien ordonné n’est pas seulement esthétique, c’est un tableau où toute intervention ultérieure sera rapide et sans risque d’erreur. Avant de remettre l’alimentation, relisez votre schéma et vérifiez chaque connexion une dernière fois.
À la mise sous tension, un test simple suffit, actionner chacun des poussoirs pour confirmer que le télérupteur commute bien à chaque impulsion. Si un poussoir reste sans effet, le problème est presque toujours une mauvaise connexion sur A1 ou un fil de commande interrompu.
Dépannage courant et évolutions possibles
Les pannes sur un télérupteur Merlin Gerin Multi 9 TL sont généralement peu nombreuses, mais quelques symptômes reviennent régulièrement. Un éclairage qui ne s’éteint plus pointe souvent vers un poussoir collé mécaniquement, qui envoie un signal permanent en A1.
Un multimètre en mode tension sur cette borne permet de le confirmer en quelques secondes. Des clignotements au niveau des luminaires, quant à eux, traduisent souvent une perturbation du circuit de commande par les lignes de puissance voisines, éloigner les fils ou utiliser des conducteurs blindés règle généralement le problème.
Le Multi 9 TL se prête aussi à des évolutions intéressantes. Il est possible d’y associer un détecteur de mouvement câblé en parallèle avec les poussoirs existants, pour une extinction automatique dans les zones de passage.
L’intégration dans un système domotique est également envisageable via un micromodule placé en amont, sans remettre en cause le câblage existant. C’est là l’un des atouts de ce type d’installation, sa logique simple reste compatible avec les nouvelles technologies sans nécessiter de tout reprendre à zéro.
Bonnes pratiques pour une installation durable
La longévité d’un télérupteur tient autant à la qualité du matériel qu’à la rigueur de l’installation. Serrer correctement chaque borne, protéger les fils dans des gaines adaptées et documenter le schéma dans le tableau sont des réflexes qui font la différence sur le long terme.
Un contrôle annuel rapide avec une vérification visuelle des connexions, un test de chaque poussoir et un contrôle de la température du boîtier suffit à déceler une anomalie avant qu’elle ne devienne un problème.
Respecter la norme NF C 15-100 dans son intégralité, c’est aussi s’assurer que l’installation sera conforme lors d’un passage de Consuel ou d’une transaction immobilière. Un branchement soigné aujourd’hui évite des reprises coûteuses demain. Le télérupteur Merlin Gerin Multi 9 TL, bien installé, peut fonctionner sans défaillance pendant plusieurs décennies.
