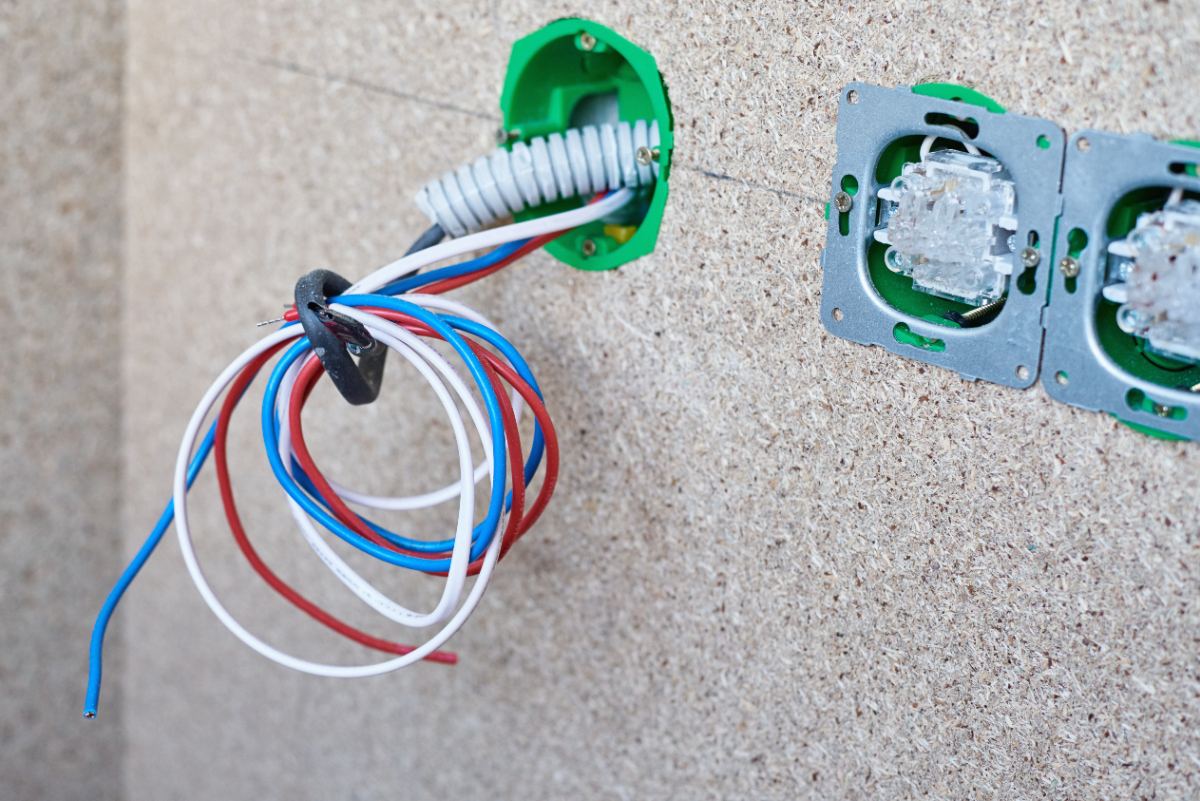

Un branchement de prise électrique avec 9 fils peut impressionner au premier regard. Cette configuration apparaît souvent dans des installations anciennes ou dans un circuit où plusieurs prises sont reliées en série et en dérivation. Identifier chaque fil aide à comprendre la logique du réseau et à éviter les erreurs de câblage. Les couleurs, les sections et la position dans le boîtier donnent déjà de précieux indices. Une approche méthodique permet de remettre de l’ordre dans ce type de montage.
Les étapes essentielles pour brancher 9 fils sur une prise électrique
Brancher une prise électrique avec 9 fils nécessite une approche méthodique et sécurisée. Cette configuration complexe se rencontre principalement lors d’installations en cascade ou de dérivations multiples dans le réseau domestique. L’opération requiert des compétences précises et un respect strict des normes de sécurité électrique.
La première étape consiste à couper impérativement l’alimentation au tableau électrique général. Cette mesure de sécurité fondamentale vous protège contre tout risque d’électrocution. Ensuite, vérifiez l’absence de tension avec un testeur électrique fiable avant toute manipulation des conducteurs.
- Coupez l’alimentation générale au disjoncteur
- Vérifiez l’absence de tension avec un testeur
- Identifiez chaque fil selon les codes couleur normalisés
- Rassemblez les outils nécessaires : pinces à dénuder, tournevis isolés, connecteurs
- Préparez une boîte de dérivation si l’espace manque dans la prise
Identification et organisation des 9 conducteurs électriques
L’identification précise de chaque fil constitue le fondement d’un branchement réussi. Les codes couleur normalisés facilitent cette étape cruciale : jaune/vert pour la terre, bleu pour le neutre, rouge, noir ou marron pour les phases. Face à neuf conducteurs, cette organisation préalable évite toute confusion dangereuse lors des connexions.
Utilisez des étiquettes adhésives pour marquer temporairement chaque fil selon sa fonction et sa destination. Cette méthode s’avère particulièrement utile dans les configurations complexes où plusieurs circuits se rejoignent. L’anticipation de l’espace disponible dans la prise détermine également le choix des connecteurs appropriés, tout comme la maîtrise d’un branchement moteur 220v aide à mieux comprendre la logique des circuits alimentés sur plusieurs points.
Regroupement logique des conducteurs
Organisez les fils par fonction avant le branchement final. Regroupez ensemble tous les conducteurs de terre, puis les neutres, et enfin les phases selon leurs circuits respectifs. Cette organisation facilite grandement les connexions ultérieures et réduit les risques d’erreur. Les fils de même fonction peuvent être raccordés ensemble grâce aux bornes multiples modernes.
La longueur de dénudage des conducteurs doit être homogène, généralement entre 10 et 15 millimètres selon le type de connecteur utilisé. Une pince à dénuder automatique garantit une longueur uniforme et évite d’endommager l’âme du conducteur.
Techniques de connexion pour installations complexes
Les connecteurs électriques modernes transforment radicalement l’approche des branchements multiples. Les bornes automatiques, spécialement conçues pour accueillir plusieurs conducteurs rigides, simplifient considérablement l’opération. Ces dispositifs assurent une connexion solide et durable, même avec neuf fils à raccorder.

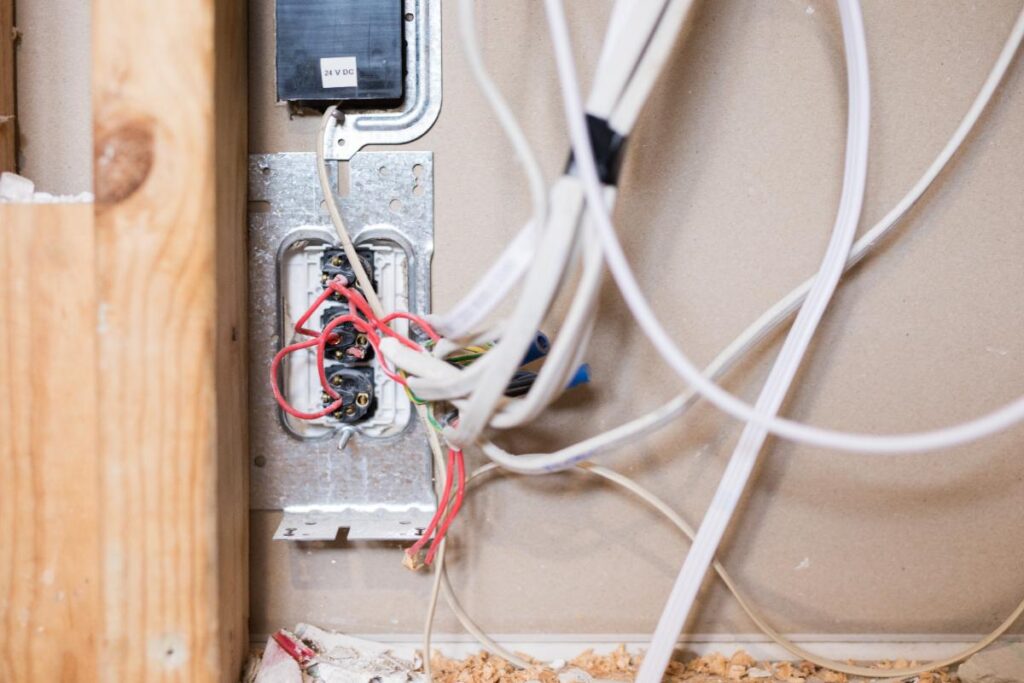

L’utilisation d’une boîte de dérivation séparée s’impose souvent quand l’espace manque derrière la prise. Cette solution technique permet de répartir les connexions et facilite les interventions futures. La boîte doit être dimensionnée selon le nombre de connexions et respecter les distances minimales entre conducteurs.
Choix et installation des connecteurs appropriés
Les connecteurs à ressort offrent une solution fiable pour les raccordements multiples. Leur système automatique maintient une pression constante sur les conducteurs, garantissant une connexion stable dans le temps. Ces dispositifs acceptent généralement jusqu’à cinq conducteurs de section identique par borne.
Pour les installations définitives, privilégiez les connecteurs à vis qui permettent un serrage précis et contrôlé. Cette technologie convient particulièrement aux environnements soumis à des vibrations ou aux variations thermiques importantes.
Vérification et mise en service sécurisée
La phase de contrôle détermine la réussite finale du branchement. Un testeur électrique professionnel vérifie la continuité de chaque circuit, détecte les inversions phase-neutre et confirme l’intégrité de la mise à la terre. Cette vérification méthodique prévient les dysfonctionnements et garantit la sécurité des utilisateurs.
Après validation de tous les contrôles, replacez soigneusement les conducteurs dans leur logement sans contrainte excessive. La refermeture progressive de la prise ou de la boîte de dérivation évite tout pincement des fils. Une fois l’installation finalisée, la remise sous tension s’effectue progressivement en observant le comportement du système.
Tests de fonctionnement et optimisation
Testez chaque prise individuellement avec un appareil de faible puissance pour valider le bon fonctionnement. Cette approche progressive permet de détecter rapidement tout problème résiduel. L’absence d’échauffement anormal des connexions confirme la qualité du branchement réalisé.
Documentez votre installation en photographiant les connexions avant fermeture définitive. Cette documentation facilitera grandement les interventions futures et permettra une traçabilité complète de votre réseau électrique domestique.
