Le branchement d’un contacteur jour nuit triphasé vous permet de réduire considérablement votre facture d’électricité en orchestrant intelligemment vos consommations pendant les heures creuses. Ce dispositif stratégique, intégré à votre tableau électrique résidentiel, commande automatiquement l’alimentation de vos équipements énergivores au moment où l’électricité coûte le moins cher. Un câblage bien exécuté garantit non seulement des économies substantielles, mais aussi la sécurité et la longévité de votre installation électrique. Suivez notre guide complet pour réaliser votre branchement dans les règles de l’art.
Comment brancher un contacteur jour nuit triphasé en 5 étapes
Le branchement d’un contacteur jour nuit triphasé nécessite une méthode précise et des connaissances techniques spécifiques. Ce dispositif permet de gérer les coupures d’électricité en basculant automatiquement certains circuits sur le tarif heures creuses, particulièrement avantageux pour les équipements haute puissance comme les chauffe-eau ou les systèmes de chauffage électrique. Voici les étapes essentielles pour réaliser ce branchement en toute sécurité.
Avant de commencer, assurez-vous de couper l’alimentation générale au niveau du disjoncteur principal. Cette précaution fondamentale vous protège contre tout risque d’électrocution pendant l’intervention. Vérifiez ensuite l’absence de tension à l’aide d’un testeur de courant homologué sur chaque borne concernée par votre installation.
- Étape 1 : Positionner le contacteur sur le rail DIN du tableau électrique (prévoir 4 modules d’espace)
- Étape 2 : Raccorder les 3 phases d’entrée (L1, L2, L3) aux bornes 1, 3, 5 du contacteur
- Étape 3 : Connecter les 3 phases de sortie depuis les bornes 2, 4, 6 vers les équipements
- Étape 4 : Brancher la bobine de commande entre la phase pilote et le neutre (bornes A1, A2)
- Étape 5 : Raccorder le fil pilote venant du compteur à la borne de commande appropriée
La section des câbles joue un rôle crucial dans cette installation. Utilisez du 2,5 mm² minimum pour les phases et du 1,5 mm² pour la commande de la bobine. Le respect des couleurs normalisées électriques (rouge, noir ou marron pour les phases, bleu pour le neutre, vert/jaune pour la terre) facilite la lecture du tableau et les interventions futures.
Pour vérifier votre branchement, remettez progressivement le courant et testez la commutation en simulant un passage en heures creuses. Un claquement caractéristique doit se faire entendre, indiquant l’activation du contacteur. Mesurez ensuite la tension triphasée équilibrée entre phases (400V attendus) pour confirmer le bon fonctionnement de l’ensemble.
Les composants essentiels pour un branchement triphasé réussi
La qualité et la compatibilité des composants déterminent directement la fiabilité de votre installation électrique. Pour réaliser un branchement de contacteur jour nuit triphasé performant et durable, chaque élément doit être soigneusement sélectionné selon les caractéristiques de votre réseau et les besoins énergétiques spécifiques de votre foyer ou entreprise.
Le contacteur triphasé constitue le cœur du système. Optez pour un modèle calibré pour supporter au moins 25A, particulièrement si vous alimentez des équipements gourmands en énergie comme un ballon d’eau chaude collectif ou plusieurs radiateurs électriques. Les fabricants comme Schneider Electric, Legrand ou Hager proposent des gammes modulaires compatibles fiables et conformes aux normes européennes.
La protection de l’installation nécessite un disjoncteur différentiel triphasé de 30mA, placé en amont du contacteur. Ce dispositif crucial assure la sécurité des personnes et du matériel en cas de défaut d’isolement ou de court-circuit. N’économisez jamais sur cet élément de sécurité, car il représente votre protection électrique principale contre les accidents électriques graves.
Les accessoires de raccordement complètent l’équipement nécessaire :
- Peignes de raccordement spécifiques pour triphasé (gain de temps et meilleure organisation)
- Embouts de câblage pour les fils souples (évite le desserrage et les points chauds)
- Borniers supplémentaires pour faciliter les distributions multiples
L’outillage isolé adapté est indispensable pour travailler en toute sécurité : tournevis testeur, pince à dénuder de précision, pince coupante diagonale et multimètre fiable. Ces outils permettent d’intervenir efficacement sans risque d’accident. Investissez dans du matériel électrique certifié qui garantira des connexions durables et sécurisées.

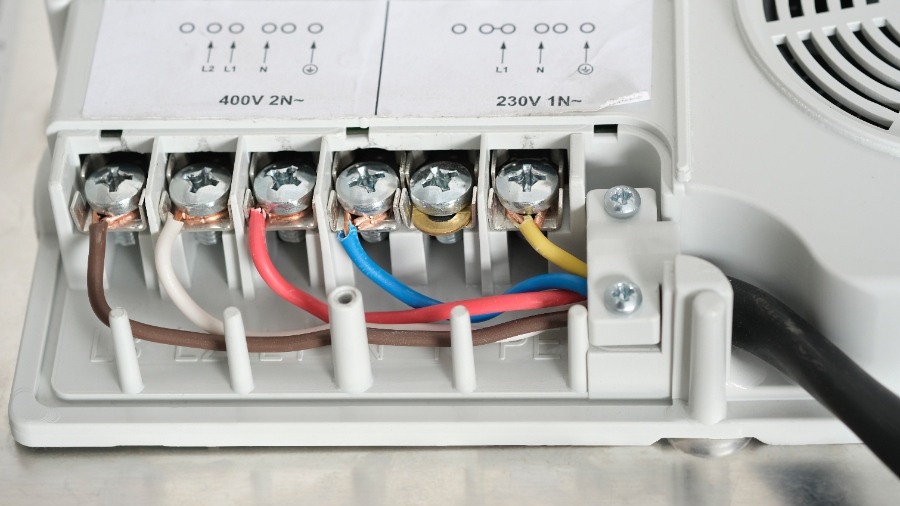

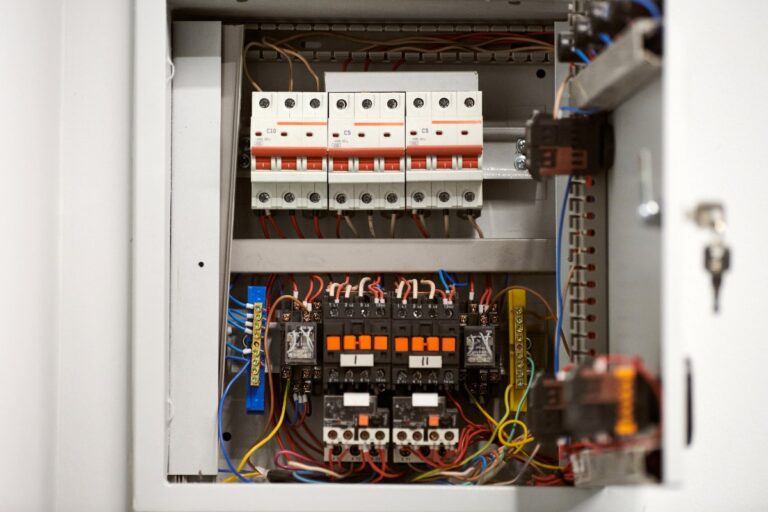

Préparation du tableau électrique avant le câblage
La réussite d’un branchement de contacteur jour nuit triphasé commence bien avant la première connexion. Une préparation minutieuse du tableau électrique conditionne la qualité finale de l’installation et prévient de nombreux problèmes potentiels. Cette phase préparatoire cruciale mérite toute votre attention et ne doit jamais être négligée.
Commencez par analyser l’espace disponible dans votre tableau. Un contacteur triphasé occupe généralement quatre modules sur le rail DIN. Vérifiez que vous disposez non seulement de la place physique mais aussi de la capacité électrique nécessaire. Cette évaluation technique préliminaire vous évitera des modifications coûteuses en cours d’installation.
La coupure complète de l’alimentation électrique représente une étape critique. Basculez le disjoncteur principal en position OFF et verrouillez-le si possible pour éviter toute remise sous tension accidentelle pendant vos travaux. Utilisez ensuite un vérificateur d’absence de tension (VAT) sur chaque borne pour confirmer la mise hors tension effective de l’installation.
L’identification précise des circuits concernés simplifie considérablement le travail. Repérez clairement les câbles existants à l’aide d’étiquettes temporaires ou permanentes. Photographiez la configuration initiale du tableau comme référence future. Cette cartographie électrique détaillée évite les erreurs de branchement qui pourraient endommager vos équipements.
Assurez-vous également que l’environnement de travail est propice à une intervention de qualité : éclairage suffisant, absence d’humidité excessive, propreté du tableau. Éliminez poussière et traces d’oxydation qui pourraient compromettre la fiabilité des connexions électriques et entraîner des résistances parasites.

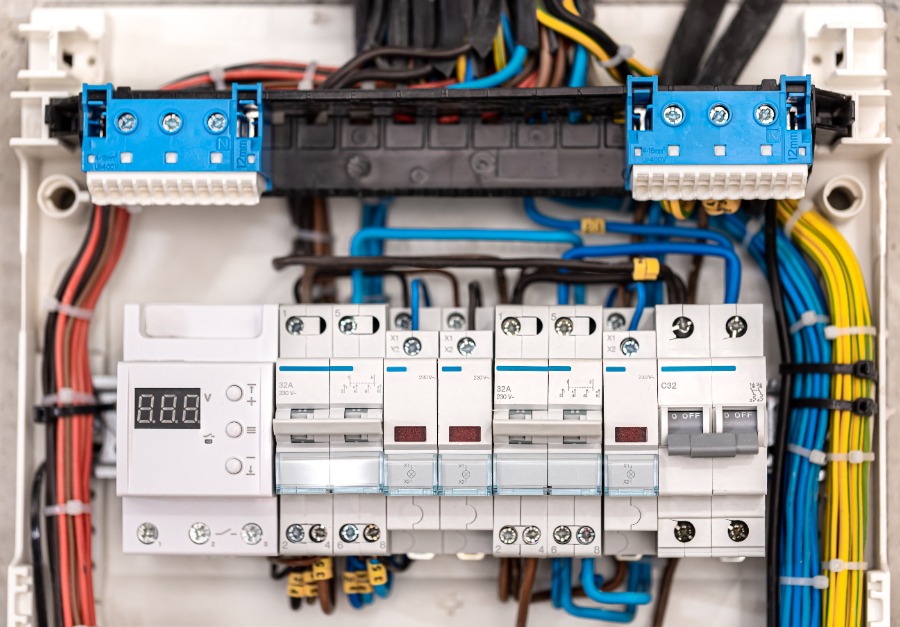

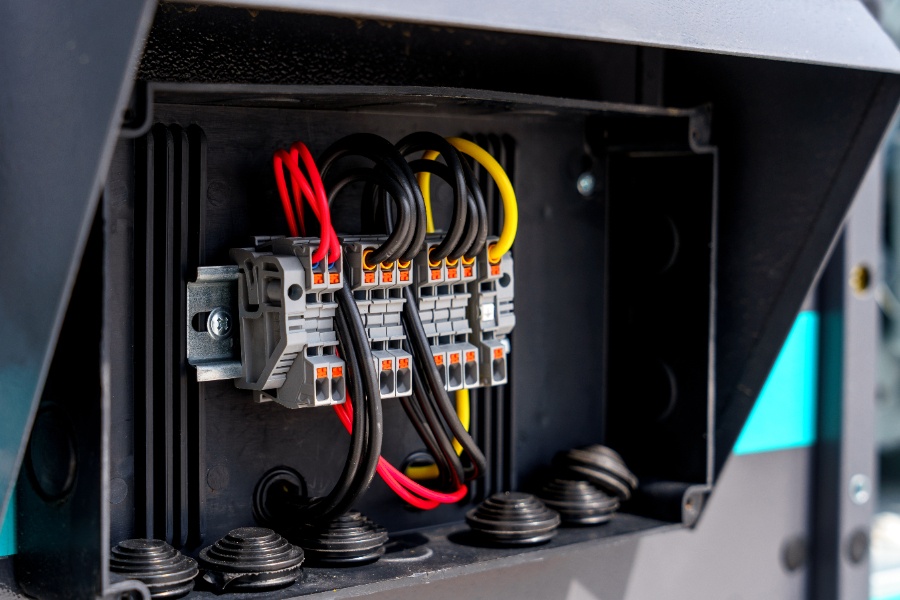

Câblage détaillé du contacteur jour nuit triphasé
Le câblage représente la phase technique la plus délicate de l’installation d’un contacteur jour nuit triphasé. Cette étape requiert méthode et précision pour garantir la sécurité et l’efficacité du système. Un branchement mal exécuté peut non seulement compromettre les économies d’énergie espérées, mais aussi présenter des risques électriques majeurs pour votre installation électrique.
L’alimentation du contacteur commence par le raccordement des trois phases principales (L1, L2, L3) aux bornes d’entrée, généralement numérotées 1, 3, 5. Respectez scrupuleusement l’ordre des phases pour éviter tout déséquilibre dans le fonctionnement des appareils triphasés. Les sorties correspondantes (bornes 2, 4, 6) seront ensuite reliées aux circuits commutés automatiquement en heures creuses.
La bobine de commande, véritable cerveau du contacteur, nécessite une attention particulière. Elle s’active généralement par un signal du compteur électrique et fonctionne avec une tension de 230V. Raccordez-la entre la phase pilote (borne A1) et le neutre (borne A2), en veillant à utiliser des fils de section 1,5 mm² correctement repérés correctement identifiés.
Pour chaque connexion, appliquez un couple de serrage approprié – ni trop faible (risque de desserrage), ni excessif (détérioration des bornes). Les fabricants indiquent généralement ces valeurs dans leur documentation technique. Un serrage calibré optimal garantit un contact électrique parfait et prévient l’échauffement des connexions.
L’organisation des câbles dans le tableau contribue significativement à la qualité de l’installation. Adoptez un cheminement logique et aéré, évitez les croisements inutiles et respectez un rayon de courbure suffisant pour les conducteurs. Cette gestion ordonnée des conducteurs facilite la lecture du tableau et les interventions futures de maintenance ou d’évolution.
Paramétrage, vérification et sécurité après le branchement
Une fois le branchement physique terminé, l’installation n’est pas encore opérationnelle. Une phase cruciale de vérification et de mise en service s’impose pour garantir sécurité et performances optimales. Ces contrôles électriques obligatoires vous protègent contre les dysfonctionnements potentiellement dangereux et coûteux.
Avant toute remise sous tension, procédez à une vérification visuelle complète. Assurez-vous qu’aucun fil dénudé n’est accessible, que toutes les connexions sont correctement serrées et que chaque composant est solidement fixé. Cette inspection de sécurité préventive élimine les défauts évidents avant même la mise en service.
La remise sous tension progressive constitue une pratique de sécurité essentielle. Activez d’abord le disjoncteur principal, puis les protections intermédiaires, en surveillant attentivement tout signe anormal (échauffement, bruit, odeur). Mesurez ensuite les valeurs de tensions normalisées entre phases (environ 400V) et entre phase et neutre (230V) pour confirmer l’équilibre de l’installation.
Le test de commutation valide le fonctionnement du contacteur. Simulez un signal d’heures creuses ou attendez le basculement automatique selon votre abonnement. Vérifiez que le contacteur s’enclenche correctement (claquement caractéristique) et que les circuits concernés sont bien alimentés. Cette validation fonctionnelle complète confirme la réactivité du système aux signaux tarifaires.
Pour les installations plus sophistiquées intégrant des fonctions domotiques, procédez au paramétrage des plages horaires et des priorités de fonctionnement. Ces réglages énergétiques personnalisés optimisent davantage les économies d’énergie en adaptant le comportement du système à vos habitudes de consommation spécifiques.
Entretien et maintenance pour une installation durable
Un contacteur jour nuit triphasé correctement installé nécessite peu d’entretien, mais quelques vérifications périodiques garantiront sa longévité et son efficacité dans le temps. Un suivi régulier permet d’identifier précocement les signes de faiblesse avant qu’ils ne se transforment en pannes électriques coûteuses.
Inspectez visuellement votre installation trimestriellement. Recherchez tout signe d’échauffement (décoloration des plastics, odeur), de desserrage ou d’oxydation au niveau des connexions. Ces indices de dysfonctionnement révèlent souvent des problèmes naissants qui, traités rapidement, éviteront des défaillances plus graves.
Le contrôle annuel du serrage des connexions prévient efficacement les points chauds. Avec le temps et les cycles thermiques, certains raccordements peuvent se desserrer légèrement. Cette vérification, réalisée hors tension, maintient la qualité durable des contacts électriques et réduit les risques d’incident.
Testez le fonctionnement du contacteur au moins deux fois par an en observant les cycles de commutation. Vérifiez la réactivité aux signaux heures creuses/heures pleines et mesurez périodiquement la consommation des appareils concernés. Ces vérifications tarifaires régulières confirment que vous bénéficiez pleinement des avantages tarifaires attendus.
Pour une tranquillité absolue, envisagez un contrôle professionnel tous les cinq ans, idéalement combiné avec la vérification générale de votre installation électrique. Cette expertise électrique certifiée validera la conformité persistante de votre installation avec les normes en vigueur, particulièrement après des évolutions réglementaires.
L’investissement dans un contacteur jour nuit triphasé de qualité et son installation soignée vous garantissent des économies durables sur votre facture d’électricité. Ce dispositif intelligent, pilier d’une gestion énergétique optimisée, rentabilise rapidement son coût initial et contribue activement à la maîtrise de votre consommation électrique.
